Modul 2

1. Tujuan [Kembali]

    1.Merangkai dan menguji berbagai macam flip-flop

2. Alat dan Bahan [Kembali]

Gambar 2.1 Module D’Lorenzo
  1.  Panel DL 2203C
  2.  Panel DL 2203D
  3.  Panel DL 2203S
Gambar 2.2 Jumper


 3. Dasar Teori [Kembali]

Flip-Flop

Flip-flop adalah rangkaian elektronika yang memilki dua kondisi stabil dan
dapat digunakan untuk menyimpan informasi. Flip-flop merupakan pengaplikasian
gerbang logika yang bersifat Multivibrator Bistabil. Dikatakan Multibrator Bistabil karena
kedua tingkat tegangan keluaran pada Multivibrator tersebut adalah stabil dan hanya akan
mengubah situasi tingkat tegangan keluarannya saat dipicu (trigger). Flip-flop mempunyai
dua Output (Keluaran) yang salah satu outputnya merupakan komplemen Output yang lain.

a. R-S Flip-Flop
R-S Flip-flop merupakan dasar dari semua flip-flop yang memiliki 2
gerbang inputan atau masukan yaitu R dan S.

Gambar 2.3 R-S Flip-Flop

b. J-K Flip-Flop
Kelebihan J-K Flip-flop adalah tidak adanya kondisi terlarang atau
yanng berarti diberi berapapun inputan asalkan terdapat clock maka akan
terjadi perubahan pada keluaran atau outputnya.

Gambar 2.4 J-K Flip-Flop

c. D Flip-Flop
D Flip-flop merupakan salah satu jenis flip-flop yang dibangun dengan
menggunakan flip-flop R-S. Perbedaan dengan R-S flip-flop terletak pada
inputan R, dan D Flip-flop inputan R terlebih dahulu diberi gerbang NOT.


Gambar 2.5 D Flip-Flop

d. T Flip-Flop
T Flip-flop merupakan rangkaian flip-flop yang telah di buat dengan
menggunakan J-K Flip-flop yang kedua inputannya dihubungkan menjadi
satu maka akan diperoleh flip-flop yang memiliki watak membalik output
sebelumnya jika inputannya tinggi dan outputnya akan tetap jika inputannya
rendah.

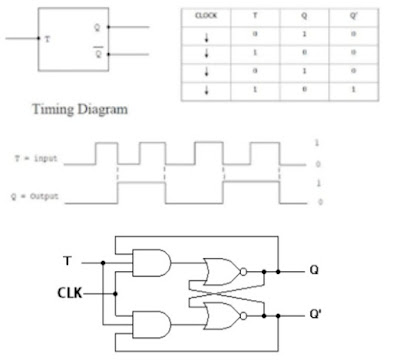

Gambar 2.6 T Flip-Flop
