Latihan 10

1. Pada rangkaian dibawah ini,

 Voltmeter berfungsi sebagai....

a. Pengukur nilai arus

b. Pengukur nilai tegangan

c. Sumber tegangan

d. Sumber arus

e. sumber daya





jawaban: b. pengukur nilai tegangan









 2. Fungsi Op Amp adalah sebagai....

     a. sumber arus

     b. sumber tegangan

     c. memperlemah tegangan

     d. memperkuat tegangan

     e. menghambat tegangan





 Jawaban: d. Memperkuat tegangan

 3. Pada rangkaian di bawah ini,

 sensor gas akan berlogika 1 saat.....

a. sensor mendeteksi adanya sentuhan

b. sensor mendeteksi adanya gerakan

c. sensor mendeteksi adanya gas

d. sensor mendeteksi adanya panas

e. sensor mendeteksi adanya getaran

Jawaban: c. sensor mendeteksi adanya gas

4. Pada rangkaian detektor gas, terdapat motor yang tidak berputar, hal ini dapat disebabkan oleh....

         a. daya yang digunakan cukup untuk menggerakkan motor

         b. adanya sumber daya yang terpisah

         c. sensor mendeteksi adanya logam

         d. daya yang digunakan tidak cukup untuk menggerakkan motor

         e. Semua salah





jawaban: d. daya yang digunakan tidak cukup untuk menggerakkan motor









5. Pada rangkaian Pendeteksi benda hilang jenis logam di bawah ini,



     terdapat buzzer yang tidak berbunyi, apakah salah satu penyebabnya?

         a. daya yang digunakan cukup untuk menghidupkan buzzer

         b. adanya sumber daya yang terpisah

         c. sensor mendeteksi adanya logam

         d. daya yang digunakan tidak cukup untuk menghidupkan buzzer

         e. Semua salah

jawaban: d. daya yang digunakan tidak cukup untuk menghidupkan buzzer







  6. Kapan sensor magnet pada rangkaian pendeteksi benda hilang jenis logam di atas berlogika 1?

            a. Saat sensor magnet mendeteksi adanya benda jenis logam

            b. Saat sensor magnet mendeteksi adanya getaran

            c. Saat sensor magnet mendeteksi adanya asap

            d. Saat sensor magnet mendeteksi adanya cahaya

            e. Saat sensor magnet mendeteksi adanya api











Jawaban: a. Saat sensor magnet mendeteksi adanya benda jenis logam







7. Perhatikan rangkaian dibawah ini,

 Sensor yang digunakan pada rangkaian tersebut adalah sensor....

a. Sensor gas

b. Sensor vibrasi

c. Sensor hujan

d. Sensor api

e. Sensor magnet

Jawaban: c. sensor hujan

8. Sensor hujan akan berlogika 1 apabila....

a. Sensor mendeteksi adanya hujan

b. sensor mendeteksi adanya getaran

c. sensor mendeteksi adanya panas

d. sensor mendeteksi adanya gerakan

e. sensor mendeteksi adanya suara

jawaban: a. sensor mendeteksi adanya hujan

9. Perhatikan gambar dibawah ini.

 Bentuk output dari rangkaian di atas berupa....

a. buzzer

b. Lampu

c. speaker

d. motor

e. LED





jawaban: d. Motor







10. Sensor suara akan berlogika 1 apabila....

        a. sensor mendeteksi adanya getaran

        b. sensor mendeteksi adanya suara

        c. sensor mendeteksi adanya gerakan

        d. sensor mendeteksi adanya api

        e. sensor mendeteksi adanya hujan

jawaban: b. sensor mendeteksi adanya suara

11. Perhatikan rangkaian di bawah ini!

Jika kita ingin mengetahui transistor aktif atau tidak, dimana kita harus menambahkan voltmeter?

a. di kawat antara resistor dan kaki basis transistor

b. di kawat antara kaki relay dan transistor

c. di kawat antara op amp dan resistor

d. di kawat dekat motor

e. tidak perlu ditambahkan

jawaban: a. di kawat antara resistor dan kaki basis transistor

12. Sensor magnet akan berlogika 1 apabila....

        a. sensor mendeteksi adanya logam

        b. sensor mendeteksi adanya gerakan

        c. sensor mendeteksi adanya getaran

        d. sensor mendeteksi adanya sentuhan

        e. sensor mendeteksi adanya suara





jawaban: a. sensor mendeteksi adanya logam

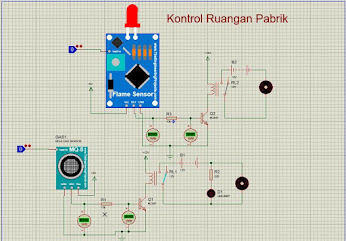

13. Perhatikan gambar rangkaian berikut!

Untuk apa digunakan flame sensor dalam rangkaian di atas?

a. untuk mendeteksi adanya api/percikan api

b. untuk mendeteksi adanya gas yang bocor

c. untuk mendeteksi adanya gempa

d. untuk mendeteksi adanya suara

e. untuk mendeteksi adanya hujan





jawaban: a. untuk mendeteksi adanya api/percikan api







14. Sensor gas akan berlogika 1 apabila....

        a. sensor mendeteksi adanya gerakan

        b. sensor mendeteksi adanya getaran

        c. sensor mendeteksi adanya api

        d. sensor mendeteksi adanya suara

        e. sensor mendeteksi adanya gas





jawaban: e. sensor mendeteksi adanya gas







    15. Perhatikan rangkaian di bawah ini!

   pada rangkaian di atas, sensor vibrasi digunakan sebagai....

a. mendeteksi adanya api

b. mendeteksi adanya cahaya

c. mendeteksi adanya hujan

d. mendeteksi adanya gempa

e. mendeteksi adanya asap





 jawaban: d. mendeteksi adanya gempa







 16. Salah satu contoh aplikasi sensor vibrasi adalah....

         a. Kontrol keamanan ruangan dari gempa

         b. Kontrol kemanan ruangan dari kebakaran

         c. Kontrol keamanan ruangan dari maling

         d. Kontrol keamanan banjir

         e. Semua salah





 jawaban: a. Kontrol keamanan dari gempa







17. Perhatikan rangkaian berikut!



 Sensor yang digunakan pada rangkaian tersebut adalah....

a. sensor vibrasi

b. sensor api

c. sensor magnet

d. sensor gas

e. sensor PIR





 jawaban: c. sensor magnet







18. Sensor magnet akan berlogika 1 apabila....

      a. mendeteksi adanya api

      b. mendeteksi adanya gas

      c. mendeteksi adanya logam

      d. mendeteksi adanya air

      e. mendeteksi adanya gerakan





jawaban: c. mendeteksi adanya logam







19. Sensor di bawah ini menggunakan output berupa....



 a. Buzzer

 b. Speaker

 c. motor

 d. lampu

 e. kipas

jawaban: b. speaker

20. Untuk mengetahui aktif atau tidaknya sebuah transistor pada rangkaian soal no.19. Dapat ditambahkan voltmeter pada....

a. kawat antara transistor dan LED

b. kawat antara transistor dan resistor

c. kawat antara transistor dan speaker

d. kawat antara terminal output sensor dan resistor

e. tidak perlu ditambahkan

jawaban: b. kawat antara transistor dan resistor



Kuis 10

1.     Pada rangkaian dibawah ini, jika arus yang melewati resistor ke kaki basis transistor bernilai tegangan 0.87V, apa yang akan terjadi pada transistor?

A.      Transistor akan aktif karena tegangan cukup

B.      Transistor tidak aktif karena tegangan tidak cukup

C.      Arus akan mengalir dari transistor ke relay

D.     Tegangan akan diubah oleh transistor

E.      Semua salah

Jawaban: a. Transistor akan aktif karena tegangan cukup

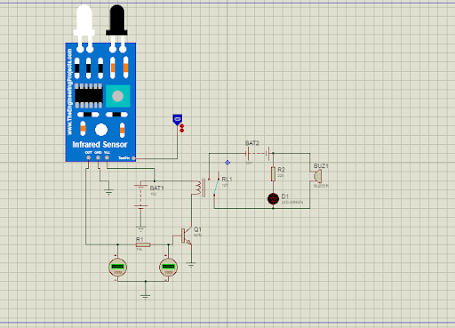

2.      Kapan sensor infrared diatas akan berlogika 1?

A.      Saat sensor mendeteksi adanya getaran

B.      Saat sensor mendeteksi adanya gerakan

C.      Saat sensor mendeteksi adanya api

D.     Saat sensor mendeteksi adanya asap

E.      Saat sensor mendeteksi adanya hujan

Jawaban: b. Saat sensor mendeteksi adanya gerakan

3.      Pada rangkaian dibawah ini, tegangan resistor diteruskan ke...

A.      Ground

B.      Power supply

C.      Kaki emitor transistor

D.     Kaki kolektor transistor

E.      Kaki basis transistor

Jawaban: e. Kaki basis transistor



4.      Output pada rangkaian tersebut adalah...

A.      Relay

B.      Buzzer

C.      Transistor

D.     Resistor

E.      Baterai

Jawaban: b. Buzzer

 5.      Sensor apa saja yang digunakan pada rangkaian berikut ini?

A.      Flame sensor

B.      Flame sensor dan ir

C.      Flame sensor dan lm35

D.     Thermistor

E.      Lm 35

Jawaban: c. Flame sensor dan lm 35



6.      Pada rangkaian tersebut jika switch relay tidak berpindah maka yang terjadi adalah?

A.      Buzzer menyala

B.      Resistor mati

C.      Flame sensor tidak aktif

D.     Buzzer tidak menyala

E.      Semua salah

Jawaban: d. Buzzer tidak menyala



7.      Output rangkaian berikut adalah...

A.      LED dan resistor

B.      LED dan buzzer

C.      LED

D.     Transistor

E.      Buzzer

Jawaban: b. LED dan buzzer



8.      Kenapa pada rangkaian di atas resistor diserikan dengan LED?

A.      Agar transistor aktif

B.      Agar LED tidak rusak

C.      Agar relay aktif

D.     Agar terlihat lebih menarik

E.      Agar buzzernya berbunyi

Jawaban: b. Agar LED tidak rusak



9.      Pada rangkaian dibawah, komponen yang seharusnya digunakan agar rangkaian sempurna, yaitu...

A.      Potensiometer

B.      Motor

C.      Relay

D.     Resistor

E.      Op amp

Jawaban: c. Relay

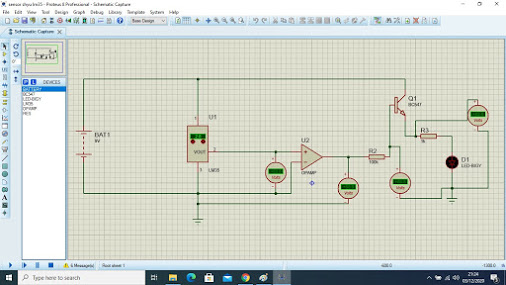

10.      Apa fungsi voltmeter yang ditempatkan diantara op amp dam lm 35?

A.      Untuk mengukur tegangan yang masuk pada kaki 1

B.      Untuk mengukur arus yang mengalir pada transistor

C.      Untuk mengukur arus yang menegalir pada resistor

D.     Untuk mengukur arus yang mengalir pada LED

E.      Untuk mengukur tegangan yang keluar pada kaki 2 (out)

Jawaban: e. Untuk mengukur arus tegangan yang  keluar pada kaki 2 (out)



11.      Pada rangkaian berikut, minimal beda potensial yang dibutuhkan untuk mengaktifkan transistor adalah...

A.      +0.7v

B.      -0.7v

C.      +5v

D.     -5v

E.      0v

Jawaban: a. +0.7v



12.  Pada rangakain tersebut, arus yang mengalir dari power akan diteruskan ke sensor ulrasonik. Arus tersebut akan dikeluarkan berupa tegangan melalui kaki...

A.      Kaki vcc

B.      Kaki gnd

C.      Kaki basis

D.     Kaki out

E.      Kaki testpin

Jawaban: d. Kaki out

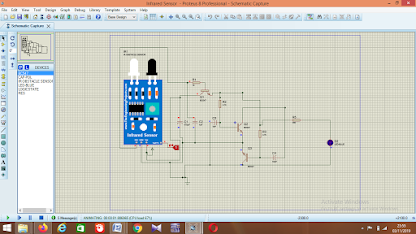

13.  Perhatikan rangkaian berikut.

Komponen yang digunakan pada rangakaian adalah:

i.                    Resistor

ii.                  Relay

iii.                LED blue

iv.                LED red

A.      i dan ii

B.      i dan iii

C.      i dan iv

D.     ii dan iii

E.      ii dan iv

jawaban: b. i dan iii



14.  Pada rangkaian tersebut ke kaki mana logicstate dihubungkan?

A.      Kaki test pin

B.      Kaki GND

C.      Kaki Out

D.     Kaki VCC

E.      Kaki emitor

Jawaban: a. Kaki test pin



15.  Pada rangkaian dibawah, terdapat led yang dipasang secara langsung tanpa adanya komponen lain. Pemasanga ini dapat mengakibatkan led menjadi rusak. Untuk menanggulanginya, kita harus memasangnya secara seri dengn komponen lain. Komponen yang dimakasud adalah...

A.     Resistor

B.     Kapasitor

C.     Motor DC

D.    Led lain

E.     Voltmeter

Jawaban: a. Resistor



16.  Untuk mengukur tegangan yang keluar pada kaki out kedua sensor, digunakan sebuah alat. Alat yang dimaksud adalah...

A.      Ampermeter

B.      Voltmeter

C.      Ohmmeter

D.     Potensiometer

E.      Generator

Jawaban: b. voltmeter
