Tugas 8

Membuat Rangkaian Sensor PIR dan Sensor MQ2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat Dan Bahan

3. Dasar Teori

4. Percobaan

5. Download

1. Tujuan[kembali]

•    Untuk mengetahui tentang penggunaan sensor PIR dan sensor MQ -2

•    Untuk mengetahui prinsip kerja sensor PIR dan sensor MQ - 2

•    Dapat mensimulasikan rangkaian Aplikasi kontrol keamanan ruangan.

2. Alat Dan Bahan[kembali]

    Alat :

        a. Sensor PIR

Bagian Sensor PIR

1. Pengatur Waktu Jeda : Digunakan untuk mengatur lama pulsa high setelah terdeteksi terjadi gerakan dan gerakan telah berahir. *
2. Pengatur Sensitivitas : Pengatur tingkat sensitivitas sensor PIR *
3. Regulator 3VDC : Penstabil tegangan menjadi 3V DC
4. Dioda Pengaman : Mengamankan sensor jika terjadi salah pengkabelan VCC dengan GND
5. DC Power : Input tegangan dengan range (3 – 12) VDC (direkekomendasikan menggunakan input 5VDC).
6. Output Digital : Output digital sensor
7. Ground : Hubungkan dengan ground (GND)
8. BISS0001 : IC Sensor PIR
9. Pengatur Jumper : Untuk mengatur output dari pin digital.

        b. Sensor MQ-2

        Gas Sensor (MQ2) adalah sensor yang berguna untuk mendeteksi kebocoran gas baik pada rumah maupun industri. Sensor ini sangat cocok untuk mendeteksi H2, LPG, CH4, CO, Alkohol, Asap atau Propane. Karena sensitivitasnya yang tinggi dan waktu respon yang cepat, pengukuran dapat dilakukan dengan cepat. Sensitivitas sensor dapat disesuaikan dengan potensiometer.

    Bahan :

        a. Generator DC

            Generator elektromagnetik awal (cakram Faraday) ditemukan oleh ilmuwan Inggris yaitu Michael Faraday pada tahun 1831. Generator DC adalah perangkat listrik yang digunakan untuk menghasilkan energi listrik. Fungsi utama perangkat ini adalah mengubah energi mekanik menjadi energi listrik. Ada beberapa jenis sumber energi mekanik yang tersedia seperti engkol tangan, mesin pembakaran internal, turbin air, turbin gas, dan turbin uap.

            b. Buzzer

        Buzzer adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Buzzer ini biasa dipakai pada sistem alarm. Juga bisa digunakan sebagai indikasi suara. Buzzer adalah komponen elektronika yang tergolong tranduser. Sederhananya buzzer mempunyai 2 buah kaki yaitu positive dan negative. Untuk menggunakannya secara sederhana kita bisa memberi tegangan positive dan negative 3 - 12V.

            c. Transistor NPN

             Pada jenis transistor bipolar, ada 2 type berdasarkan polaritasnya yaitu NPN dan PNP. Kedua type ini berlawanan arah, sangat berbeda baik itu desain internal maupun alokasi tegangan. Jika kamu ingin oprek amplifier misalnya, maka apabila ingin mengganti dengan transistor yang lain maka polaritasnya harus sama dulu NPN, atau PNP

            d. Relay

            Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

            e. Resistor

         Empat buah cincin berwarna dipergunakan untuk menyatakan nilai tahanan sebuah resistor tetap. Cincin ini ditempatkan saling dekat di salah satu ujung badan resistor. Warna tiap-tiap cincin mempresentasikan sebuah bilangan Disamping empat buah cincin tersebut terdapat lagi sebuah cincin pada bagian ujung resistor yang mempresentasikan toleransi

       Cincin 1 orange berarti: 3

      Cincin 2 orange berarti: 3

      Cincin 3 putih berarti: 9

      Cincin 4 hitam berarti pengalinya 100 = 1

      Cincin 5 coklat berarti toleransinya = 1%

Maka nilai resistor tersebut adalah = 339 x 1 = 339 ± 3,39 Ohm

Atau berkisar antara: 335,61 ÷ 442,39 Ohm.

3. Dasar Teori[kembali]

    a. Sensor PIR

        Sensor PIR merupakan sensor yang dapat mendeteksi pergerakan, dalam hal ini sensor PIR banyak digunakan untuk mengetahui apakah ada pergerakan manusia dalam daerah yang mampu dijangkau oleh sensor PIR. Sensor ini memiliki ukuran yang kecil, murah, hanya membutuhkan daya yang kecil, dan mudah untuk digunakan. Oleh sebab itu, sensor ini banyak digunakan pada skala rumah maupun bisnis. Sensor PIR ini sendiri merupakan kependekan dari “Passive InfraRed” sensor.

            Sensor PIR sangat cocok digunakan pada projek-projek yang membutuhkan deteksi kapan seseorang memasuki atau meninggalkan are tertentu. Hal ini karena sensor PIR membutuhkan daya yang rendah, murah, memiliki jangkauan yang luas, dan mudah digunakan dengan berbagai sistem kontrol.

            Setiap sensor PIR memiliki spesifikasi dan kriteria yang berbeda-beda namun hampir kebanyakan dari sensor PIR memiliki spesifikasi yang mirip (Direkomendasikan untuk mengacu pada datasheet). Berikut spesifikasi sensor PIR pada umumnya.

• Bentuk : Persegi
• Output : Pulsa digital HIGH (3V) ketika mendeteksi pergerakan dan LOW ketika tidak ada pergerakan.
• Rentang Sensitivitas : Sampai dengan 6 meter sebagaimana gambar berikut

• Power Supply : 5V-12V (direkomendasikan 5VDC).

    b. Sensor MQ-2

        Sensor jenis ini adalah alat yang digunakan untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya.

        Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke. Sensor ini sangat cocok di gunakan untuk alat emergensi sebagai deteksi gas-gas, seperti deteksi kebocoran gas, deteksi asap untuk pencegahan kebakaran dan lain lain.



Namun seperti apakah karateristik sensor Asap MQ2 ini? Sensor gas ini tersusun oleh senyawa SnO2, dengan sifat conductivity rendah pada udara yang bersih, atau sifat penghantar yang tidak baik. Sifat conductivity semakin naik jika konsentrasi gas asap semakin tinggi di sekitar sensor gas. Lebih jelas nya bisa dilihat di datasheet sensor ini. Spesifikasi sensor pada sensor gas MQ-2 adalah sebagai berikut:

1. Catu daya pemanas : 5V AC/DC
2. Catu daya rangkaian : 5VDC
3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen
4.  Keluaran : analog (perubahan tegangan)

Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V .

        Konfigurasi Sensor MQ-2

Sensor MQ-2 terdapat 2 masukan tegangan yakni VH dan VC. VH digunakan untuk tegangan pada pemanas (Heater) internal dan Vc merupakan tegangan sumber serta memiliki keluaran yang menghasilkan tegangan berupa tegangan analog. Berikut konfigurasi dari sensor MQ-S :

1. Pin 1 merupakan heater internal yang terhubung dengan ground.
2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.
3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.
4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.

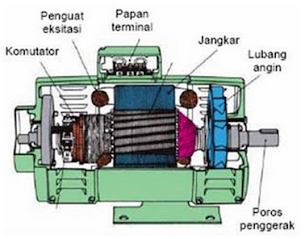

    c. Generator DC

Generator DC merupakan sebuah perangkat mesin listrik dinamis yang mengubah energi mekanis menjadi energi listrik. Generator DC menghasilkan arus DC / arus searah. Generator DC dibedakan menjadi beberapa jenis berdasarkan dari rangkaian belitan magnet atau penguat eksitasinya terhadap jangkar (anker), jenis generator DC yaitu: Generator penguat terpisah Generator shunt Generator kompon    Konstruksi Generator DC  Pada umumnya generator DC dibuat dengan menggunakan magnet permanent dengan 4-kutub rotor, regulator tegangan digital, proteksi terhadap beban lebih, starter eksitasi, penyearah, bearing dan rumah generator atau casis, serta bagian rotor. Gambar 1 menunjuk-kan gambar potongan melintang konstruksi generator DC.         Generator DC terdiri dua bagian, yaitu stator, yaitu bagian mesin DC yang diam, dan bagian rotor, yaitu bagian mesin DC yang berputar. Bagian stator terdiri dari: rangka motor, belitan stator, sikat arang, bearing dan terminal box. Sedangkan bagian rotor terdiri dari: komutator, belitan rotor, kipas rotor dan poros rotor.         Bagian yang harus menjadi perhatian untuk perawatan secara rutin adalah sikat arang yang akan memendek dan harus diganti secara periodic / berkala. Komutator harus dibersihkan dari kotoran sisa sikat arang yang menempel dan serbuk arang yang mengisi celah-celah komutator, gunakan amplas halus untuk membersihkan noda bekas sikat arang.         Prinsip Kerja generator DC Prinsip kerja suatu generator arus searah berdasarkan hukum Faraday :  Dengan lain perkataan, apabila suatu konduktor memotong garis-garis fluksi magnetik yang berubah-ubah, maka GGL akan dibangkitkan dalam konduktor itu. Jadi syarat untuk dapat dibangkitkan GGL adalah :  harus ada konduktor ( hantaran kawat )  harus ada medan magnetik harus ada gerak atau perputaran dari konduktor dalam medan, atau ada fluksi yang berubah yang memotong konduktor itu.      Prinsip Kerja Generator DC Keterangan gambar : Pada gambar Generator DC Sederhana dengan sebuah penghantar kutub tersebut, dengan memutar rotor ( penghantar ) maka pada penghantar akan timbul EMF.  Kumparan ABCD terletak dalam medan magnet sedemikian rupa sehingga sisi A-B dan C-D terletak tegak lurus pada arah fluks magnet.  Kumparan ABCD diputar dengan kecepatan sudut yang tetap terhadap sumbu putarnya yang sejajar dengan sisi A-B dan C-D.  GGL induksi yang terbentuk pada sisi A-B dan sisi C-D besarnya sesuai dengan perubahan fluks magnet yang dipotong kumparan ABCD tiap detik sebesar : Untuk menentukan arah arus pada setiap saat, berlaku pada kaidah tangan kanan : ibu jari : gerak perputaran  jari telunjuk : medan magnetik kutub utara dan selatan  jari tengah : besaran galvanis tegangan U dan arus I  Untuk perolehan arus searah dari tegangan bolak-balik, meskipun tujuan utamanya adalah pembangkitan tegangan searah, tampak bahwa tegangan kecepatan yang dibangkitkan pada kumparan jangkar merupakan tegangan bolak-balik. Bentuk gelombang yang berubah-ubah tersebut karenanya harus disearahkan.     d. Buzzer             Buzzer Listrik adalah sebuah komponen elektronika yang dapat mengubah sinyal listrik menjadi getaran suara. Pada umumnya, Buzzer yang merupakan sebuah perangkat audio ini sering digunakan pada rangkaian anti-maling, Alarm pada Jam Tangan, Bel Rumah, peringatan mundur pada Truk dan perangkat peringatan bahaya lainnya. Jenis Buzzer yang sering ditemukan dan digunakan adalah Buzzer yang berjenis Piezoelectric, hal ini dikarenakan Buzzer Piezoelectric memiliki berbagai kelebihan seperti lebih murah, relatif lebih ringan dan lebih mudah dalam menggabungkannya ke Rangkaian Elektronika lainnya. Buzzer yang termasuk dalam keluarga Transduser ini juga sering disebut dengan Beeper.             Efek Piezoelectric (Piezoelectric Effect) pertama kali ditemukan oleh dua orang fisikawan Perancis yang bernama Pierre Curie dan Jacques Curie pada tahun 1880. Penemuan tersebut kemudian dikembangkan oleh sebuah perusahaan Jepang menjadi Piezo Electric Buzzer dan mulai populer digunakan sejak 1970-an.         Berikut ini adalah gambar bentuk dan struktur dasar dari sebuah Piezoelectric Buzzer.             Jika dibandingkan dengan Speaker, Piezo Buzzer relatif lebih mudah untuk digerakan. Sebagai contoh, Piezo Buzzer dapat digerakan hanya dengan menggunakan output langsung dari sebuah IC TTL, hal ini sangat berbeda dengan Speaker yang harus menggunakan penguat khusus untuk menggerakan Speaker agar mendapatkan intensitas suara yang dapat didengar oleh manusia.     Cara Kerja Buzzer pada saat aliran listrik atau tegangan listrik yang mengalir ke rangkaian yang menggunakan piezoeletric tersebut. Piezo buzzer dapat bekerja dengan baik dalam menghasilkan frekwensi di kisaran 1 - 6 kHz hingga 100 kHz.     Buzzer ini bisa kita coba tanpa menggunakan board arduino yang diprogram. Jadi kita hanya beri inputan tegangan 3 - 12 V (Tegangan Kerja Buzzer). Buzzer mempunyai nilai impedansi sama seperi speaker. Jika nilai impedansi kurang dari 10 ohm kita bisa langsung menghubungkan ke arduino dan jika impedansi yang lebih besar kita akan membutuhkan driver untuk mengangkat arus yang masuk ke buzzer. Kita bisa menggunakan rangkaian transistor.

    e. Transistor NPN

         Transistor adalah komponen semikonduktor yang memiliki berbagai macam fungsi seperti sebagai penguat, pengendali, penyearah, osilator, modulator dan lain sebagainya. Transistor merupakan salah satu komponen semikonduktor yang paling banyak ditemukan dalam rangkaian-rangkaian elektronika. Boleh dikatakan bahwa hampir semua perangkat elektronik menggunakan Transistor untuk berbagai kebutuhan dalam rangkaiannya. Perangkat-perangkat elektronik yang dimaksud tersebut seperti Televisi, Komputer, Ponsel, Audio Amplifier, Audio Player, Video Player, konsol Game, Power Supply dan lain-lainnya.



Jenis Transistor :

1. Transistor Bipolar (BJT)

Transistor Bipolar adalah Transistor yang struktur dan prinsip kerjanya memerlukan perpindahan muatan pembawanya yaitu electron di kutup negatif untuk mengisi kekurangan electon atau hole di kutub positif.   Bipolar berasal dari kata “bi” yang artinya adalah “dua” dan kata “polar” yang artinya adalah “kutub”. Transistor Bipolar juga sering disebut juga dengan singkatan BJT yang kepanjangannya adalah Bipolar Junction Transistor.

Jenis-jenis Transistor Bipolar

Transistor Bipolar terdiri dari dua jenis yaitu Transistor NPN dan Transistor PNP. Tiga Terminal Transistor ini diantaranya adalah terminal Basis, Kolektor dan Emitor.

• Transistor NPN adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan positif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Kolektor ke Emitor.
• Transistor PNP adalah transistor bipolar yang menggunakan arus listrik kecil dan tegangan negatif pada terminal Basis untuk mengendalikan aliran arus dan tegangan yang lebih besar dari Emitor ke Kolektor.

Simbol Transistor Bipolar (BJT) dapat dilihat di gambar atas.

2. Transitor Efek Medan (Field Effect Transistor)

Transistor Efek Medan atau Field Effect Transistor yang disingkat menjadi FET ini adalah jenis Transistor yang menggunakan listrik untuk mengendalikan konduktifitasnya. Yang dimaksud dengan Medan listrik disini adalah Tegangan listrik yang diberikan pada terminal Gate (G) untuk mengendalikan aliran arus dan tegangan pada terminal Drain (D) ke terminal Source (S). Transistor Efek Medan (FET) ini sering juga disebut sebagai Transistor Unipolar karena pengoperasiannya hanya tergantung pada salah satu muatan pembawa saja, apakah muatan pembawa tersebut merupakan Electron maupun Hole.

Jenis-jenis Transistor Efek Medan (Field Effect Transistor)

Transistor jenis FET ini terdiri dari tiga jenis yaitu Junction Field Effect Transistor (JFET), Metal Oxide Semikonductor Field Effect Transistor (MOSFET) dan Uni Junction Transistor (UJT).

• JFET (Junction Field Effect Transistor) adalah Transistor Efek Medanyang menggunakan persimpangan (junction) p-n bias terbalik sebagai isolator antara Gerbang (Gate) dan Kanalnya. JFET terdiri dari dua jenis yaitu JFET Kanal P (p-channel) dan JFET Kanal N (n-channel). JFET terdiri dari tiga kaki terminal yang masing-masing terminal tersebut diberi nama Gate (G), Drain (D) dan Source (S).
• MOSFET (Metal Oxide Semiconductor Field Effect Transistor) adalah Transistor Efek Medan yang menggunakan Isolator (biasanya menggunakan Silicon Dioksida atau SiO2) diantara Gerbang (Gate) dan Kanalnya. MOSFET ini juga terdiri dua jenis konfigurasi yaitu MOSFET Depletion dan MOSFET Enhancement yang masing-masing jenis MOSFET ini juga terbagi menjadi MOSFET Kanal-P (P-channel) dan MOSFET Kanal-N (N-channel). MOSFET terdiri dari tiga kaki terminal yaitu Gate (G), Drain (D) dan Source (S).
• UJT (Uni Junction Transistor)adalah jenis Transistor yang digolongkan sebagai Field Effect Transistor (FET) karena pengoperasiannya juga menggunakan medan listrik atau tegangan sebagai pengendalinya. Berbeda dengan jenis FET lainnya, UJT mememiliki dua terminal Basis (B1 dan B2) dan 1 terminal Emitor. UJT digunakan khusus sebagai pengendali (switch) dan tidak dapat dipergunakan sebagai penguat seperti jenis transistor lainnya.

    f. Relay

        Relay adalah salah satu komponen elektronika yang berfungsi untuk menyambung dan memutuskan arus listrik dalam sebuah rangkaian. Karena fungsi relay tersebut, itulah mengapa komponen yang satu ini juga disebut sebagai saklar.

    Kegunaan relay dalam sebuah rangkaian elektronik cukup vital. Berikut ini 6 fungsi yang perlu anda ketahui:

1. Mengendalikan sirkuit dengan tegangan tinggi dengan menggunakan derma signal  bertegangan rendah.
2. Memperkecil terjadinya penurunan tegangan.
3. Menjalankan fungsi logika atau logic function.
4. Memberikan fungsi penundaan waktu atau delay time function.
5. Melindungi komponen elektronika dari bahaya konsleting.
6. Memperingkas rangkaian elektronika. Jadi arus listrik dapat langsung menuju beban tanpa harus melewati komponen elektronika yang lainnya.



Jenis Relay Berdasarkan Posisi Awalnya

Jenis relay yang pertama yaitu Relay berdasarkan posisi awal dari kontak pointnya. Berdasarkan posisi awal dari kontak pointnya, Relay dibagi menjadi dua yaitu :

Relay Type Normally Close (NC)

Tipe Relay yang satu ini merupakan relay yang pada kondisi awal sebelum diaktifkan berada pada posisi terhubung atau menutup (close).

Relay Type Normally Open (NO)

Tipe Relay Normally Open adalah merupakan relay yang pada kondisi awal sebelum diaktifkan berada pada posisi terputus atau terbuka (open).

    g. Resistor

             Resistor atau hambatan yaitu salah satu komponen elektronika yang punya nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Tapi, gak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang punya resistansi yang cukup tinggi dan tahan pada arus kuat. Contohnya, penggunaan kawat nikrom bisa dilihat pada elemen pemanas setrika. Kalo elemen pemanas tersebut dibuka, maka ada seutas kawat spiral yang biasa disebut dengan kawat nikrom. Satuan Resistor yaiti Ohm (Ω) yang merupakan satuan SI buat Resistansi listrik.

    Ada beberapa fungsi dari Resistor, yaitu:

• Fungsi resistor yaitu buat membatasi arus listrik yang mengalir.
• Fungsi resistor buat aplikasi DC yang membutuhkan keakuratan yang sangat tinggi. Contoh, aplikasi penggunaan resistor ini yaitu DC Measuring equipment, dan reference gulators buat voltage regulator dan decoding Network.
• Fungsi resistor sebagai standart didalam verifikasi keakuratan dari suatu alat ukur resistive.
• Fungsi resistor buat pengatur tegangan output pada power supplay.
• Fungsi resistor buat aplikasi power, karena membutuhkan frekuensi respon yang baik, daya yang tinggi dan nilai yang lebih besar dari pada power wirewound resistor.
• Fungsi resistor pembagi tegangan.

     Ada beberapa karakteristik utama pada sebuah resistor, yaitu sebagai berikut

• Resistanti terhadap daya listrik yang dapat boros
• Koefisien suhu, desah listrik, dan induktansi.
• Resistor bersifat resistif.
• Terbuat dari bahan karbon.

4. Percobaan[kembali]

    A. Prosedur Percobaan

• Untuk membuat rangkaian sensor tegangan. Pertama, siapkan alat dan bahan yang bersangkutan, di ambil dari library proteus

• Letakkan semua alat dan bahan sesuai dengan posisi dimana alat dan bahan terletak.

• Tepatkan posisi letak nya dengan gambar rangkaian

• Selanjutnya, hubungkan semua alat dan bahan menjadi suatu rangkaian yang utuh

• Lalu mencoba menjalankan rangkaian , jika tidak terjadi error, maka rangkaian belajaran dengan bekerja nya buzzer mengubah sinyal listrik menjadi getaran suara

    B. Gambar Rangkaian Sensor PIR dan MQ-2

    C. Video Rangkaian Sensor PIR dan MQ-2



    Prinsip Kerja :

        Pada umumnya sensor PIR dibuat dengan sebuah sensor pyroelectric sensor (seperti yang terlihat pada gambar disamping) yang dapat mendeteksi tingkat radiasi infrared. Segala sesuatu mengeluarkan radiasi dalam jumlah sedikit, tapi semakin panas benda/mahluk tersebut maka tingkat radiasi yang dikeluarkan akan semakin besar. Sensor ini dibagi menjadi dua bagian agar dapat mendeteksi pergerakan bukan rata-rata dari tingkat infrared. Dua bagian ini terhubung satu sama lain sehingga jika keduanya mendeteksi tingkat infrared yang sama maka kondisinya akan LOW namun jika kedua bagian ini mendeteksi tingkat infrared yang berbeda (terdapat pergerakan) maka akan memiliki output HIGH dan LOW secara bergantian.

        Sensor Asap MQ-2 berfungsi untuk mendeteksi keberadaan asap yang berasal dari gas mudah terbakar di udara. Pada dasarnya sensor ini terdiri dari tabung aluminium yang dikelilingi oleh silikon dan di pusatnya ada elektroda yang terbuat dari aurum di mana ada element pemanasnya.

        Ketika terjadi proses pemanasan, kumparan akan dipanaskan sehingga SnO2 keramik menjadi semikonduktor atau sebagai penghantar sehingga melepaskan elektron dan ketika asap dideteksi oleh sensor dan mencapai aurum elektroda maka output sensor MQ-2 akan menghasilkan tegangan analog.
        Sensor MQ-2 ini memiliki 6 buah masukan yang terdiri dari tiga buah power supply (Vcc) sebasar +5 volt untuk mengaktifkan heater dan sensor, Vss (Ground), dan pin keluaran dari sensor tersebut.
