EXAMPLE &   PROBLEM 4.3

EXAMPLE

1. 1. Tentukan nilai-nilai berikut berdasarkan gambar dibawah:



jawab :

EXAMPLE 4.3

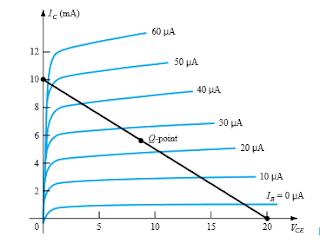

2. Mengingat garis beban gambar 4.16 dan titik - Q yang ditentukan, tentukan nilai VCC, RC, dan RB yaang diperlukan untuk konfigurasi bias tetap.

Jawab :

Problem 1

1 Dari gambar di bawah tentukan

(a) IBQ

(b) ICQ

(c) VCEQ

(d) VC.

(e) VB.

(f) VE.

Jawab :

a.)IBQ =  Vcc - VBE／RB = 16 V - 0,7 V ／ 470 kΩ = 15,3 V / 470 kΩ =  32, 55 μA

b.) ICQ = β IBQ = (90)(32.55 μA) = 2.93 mA

c.) VCEQ = Vcc -ICQ . RC = 16 V − (2.93 mA)(2.7 kΩ) = 8.09 V

d.) VC.=VCEQ =8.09 V

(e) VB. = VBE = 0,7 V

(f) VE = 0 V

2 . Dari gambar di bawah tentukan

(a) IC.

(b) RC.

(c) RB.

(d) VCE.

Jawab :

(a) IC. = β IBQ  = 80(40 μA) = 3.2 mA

(b) RC. = VRC ／IC. = VCC - VC／ IC. = 12 V - 6 V ／ 3.2 mA =1.875 kΩ

(c) RB = VRB.／ IB  = 12 V - 0, 7 V ／ 40μA = 11,3 V ／40μA  =282.5 kΩ

(d) VCE = VC = 6 V

SOAL PILIHAN GANDA

Gambar rangkaian untuk soal nomor 1-2.

1. Tentukan nilai IBQ dan ICQ dari rangkaian diatas berturut-turut adalah ...

A. 47.08 µA dan 2.35 mA

B.  2.35 µA dan 47.08 mA

C.   46.88 A dan 2.00 mA

D.  47.08 A dan 2.35 µA

E. 47.00 µA dan 3.19 mA

Jawaban : A

2) Tentukan tingkat saturasi jaringan dari gambar rangkaian diatas....

    A. 5.67 mA
    B. 6.66 mA
    C. 7.89 mA
    D. 5.45 mA
    E. 4.49 mA

Jawaban : D

3) Tentukan nilai RC dan RB dari gambar berikut, secara brturut-turut adalah....

  A. 772 kꭥ dan 2 kꭥ

  B. 1.5 kꭥ  dan 589 kꭥ

  C. 2 kꭥ dan 772 kꭥ

  D. 15 kꭥ dan 700 kꭥ

  E. 190 kꭥ dan 35 kꭥ

Jawaban : C
